SLX14/SM35 SHURE美國無線話筒

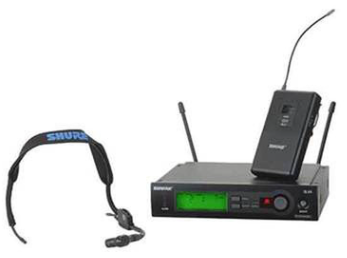

SLX 無線頭戴式系統，包括 SM35 心形電容頭戴式話筒、SLX1 腰包式發射機和 SLX4 分集接收機
自動選擇頻率
自動發射機設置
在 24 MHz 帶寬中有 960 個可選頻率
可拆卸式 1/4 波長天線
微處理器 - 分集接收控制
射頻顯示 LED
5 段音量計
多功能、背光 LCD
低電量指示燈
頻率和功率鎖定
結實的金屬底板
音量控制位于設備后方
1/2 機架設計
附有機架部件
用于在機架以外的位置安放設備的防滑減震器
XLR 和 1/4 英寸輸出
通常條件下的使用范圍
100m（300 英尺）
注意：實際范圍取決于射頻信號的吸收、反射以及
干擾程度
音頻頻率響應 (+/- 2 dB)
最小：45 Hz
最大：15 kHz
（系統整體頻率取決于話筒元件。）
總諧波失真（參考 +/- 38 kHz 偏差，1 kHz 音調）
通常為 0.5%
動態范圍 >100 dB A 權重
使用溫度范圍 -18 攝氏度（0 華氏度）至 +50 攝氏度（+122 華氏度）
注意：電池特性可能對此溫度范圍有所控制
發射機的音頻極性
話筒振膜上的正壓（或在 WA302 耳機插頭端頭
的正電壓）會在針腳 2 （相對
于低阻抗輸出的針腳 3）和高阻抗 1/4 英寸輸出的端頭
上產生正電壓。
SLX1 腰包式發射機
音頻輸入電平
話筒增益位置最大為 -10 dBV
0 dB 增益位置最大為 +10 dBV
-10 dB 增益位置最大為 +20 dBV
增益調整范圍 30dB
輸入阻抗 1 M?
射頻發射器輸出
最大為 30 mW（取決于系統所在國家的相關法規）
尺寸 108 mm（高）x 64 mm（寬）x 19 mm（深）（4.25 x 2.50 x 0.75 英寸）
重量 81 g（3 盎司）（不含電池）
外殼 模制 ABS 外殼
電源要求
2 節“AA”型堿性電池或可充電電池
電池壽命 >8 小時（堿性電池）
SLX4 接收機
尺寸 42 mm（高）x 197 mm（寬）x 134 mm（深）（1.65 x 7.76 x 5.28 英寸）
重量 816 g（1 磅 13 盎司）
外殼 電鍍鋼
音頻輸出電平（參考 +/- 38 kHz 偏差，1 kHz 音調）
XLR 接頭（接入 ? 負載）：-13 dBV
1/4 英寸接頭（接入 3000 ? 負載）：-2 dBV
輸出阻抗 XLR 接頭： 200 ?
1/4 英寸接頭：1k?
XLR 輸出
阻抗平衡
針腳 1：接地
針腳 2：(+)
針腳 3：(-)
靈敏度
通常在 12 dB 信納比時為 -105 dBm
鏡頻抑制
>通常為 70 dB
電源要求
150 m* 時為 12 - 18 *dc（外部電源供電）
SLX 無線系統采用了已獲得專利的音頻參考壓縮擴展技術, 可以產生極其清晰的聲音，超越了傳統無線技術。
自動發射機設置
舒爾背光 LCD，它具有超時特性
頻率和功率鎖定
3 段電池電量指示
2 節 AA 電池（已提供）可持續使用 8 小時
使用范圍為 518 - 782 MHz
通常條件下的使用范圍
100m（300 英尺）
注意：實際范圍取決于射頻信號的吸收、反射以及
干擾程度
音頻頻率響應 (+/- 2 dB)
最小：45 Hz
最大：15 kHz
（系統整體頻率取決于話筒元件。）
總諧波失真（參考 +/- 38 kHz 偏差，1 kHz 音調）
通常為 0.5%
動態范圍
>100 dB A 權重
使用溫度范圍
-18 攝氏度（0 華氏度）至 +50 攝氏度（+122 華氏度）
注意：電池特性可能對此溫度范圍有所控制
發射機的音頻極性
話筒振膜上的正壓（或在 WA302 耳機插頭端頭
的正電壓）會在針腳 2 （相對
于低阻抗輸出的針腳 3）和高阻抗 1/4 英寸輸出的端頭
上產生正電壓。
sm35：為實現無線使用，sm35采用了一條 1.5 m（5 英尺）的高彈性電纜和一個直接連接舒爾腰包式發射機的小型 TA4F 接頭。
特制的頻率響應擴展了聲音范圍
靈活的鵝頸有利于話筒的最佳放置
絕緣減震架降低了振動噪聲
隱藏性、輕便設計
心形拾音模式可以提供最大的反饋前增益
高聲壓級承載力
穩定的扣合式防風罩降低了“砰砰”聲
sm35

類型 電容，電介質偏壓
頻率響應 40 至 20,000 Hz
拾音模式 單向（心形）
輸出阻抗(1kHz) 2400 歐姆
輸出電平(1 kHz；0 dB = 1 V/Pa) -55.5 dB (1.7 mV)
信噪比（參考 A 權重噪聲） 63.0 dB，94 dB 聲壓級 (IEC 651)
輸出限幅電平(1,000 Hz) -22 dBV (.08 V)
最大聲壓級 130 dB
動態范圍（最大聲壓級至A 權重噪聲電平） 99 dB
輸出噪聲（等效聲壓級） 31 dB（通常，A 權重）
建議工作電壓 5 VDC（針腳 2 對針腳 3 和 4）
極性 振膜上的正聲壓會在小型 TA4F 接頭的針腳 3 和針腳 4 上產生正電壓（相對于針腳 1，接地）。
環境條件 使用溫度：-7 至 49 攝氏度（20 至 120 華氏度）存放溫度 -29 至 74 攝氏度（-20 至 165 華氏度）濕度：0 至 95 %（使用或存放）
電纜 3.05 m（10 英尺）雙接頭、屏蔽
電纜接頭 小型 TA4F
凈重 耳機：65 g（2.3 盎司）
